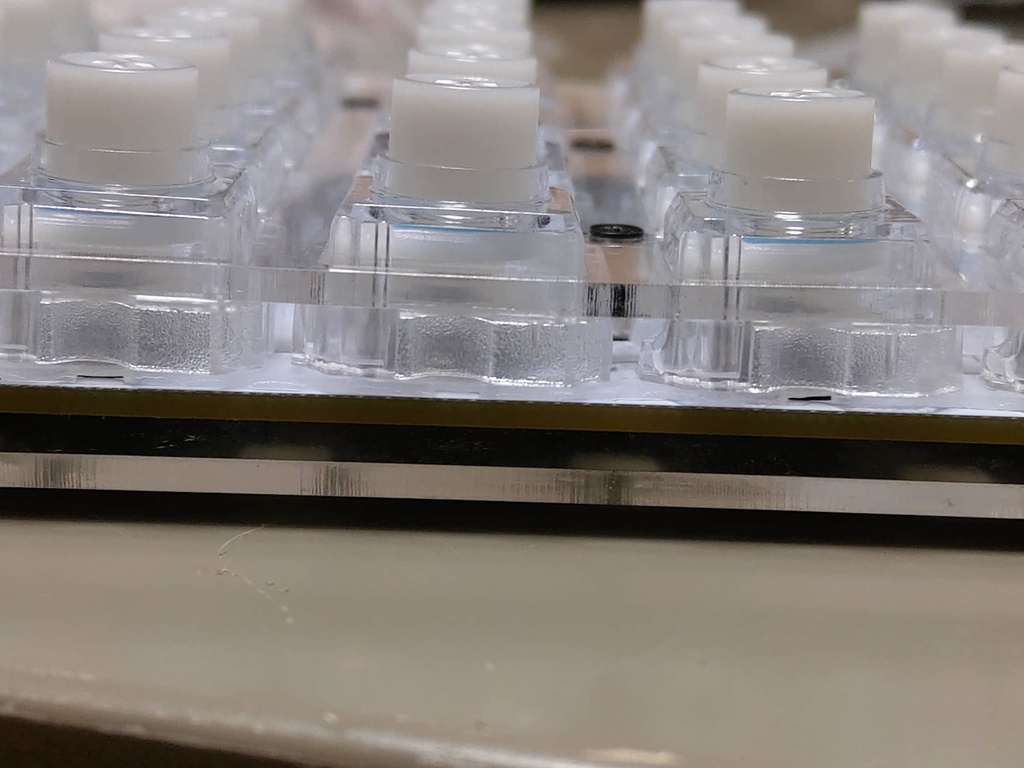

静電容量Helix(アクリル有 無)

Helixキーボードを静電容量化する為の基板です HHKBやREAL FORCE、NiZと同じ方式のスイッチ専用です。 Varmiloで組む場合は別の商品になります。 必ず、リンク先にある組み立て方法を3回読んでからご購入下さい。 難易度が高い為、電子工作未経験者の方にはおすすめしません。 必要なチップ部品はこちらで入れますが、スイッチのパーツは付属しません 下記のものが付属します PCB 3枚(1枚は予備です) アクリルプレート 両手分 1608(0603)チップ抵抗 100K 14個 1608(0603)チップ抵抗 10K 4個 1608(0603)チップ抵抗 1KΩ 4個 1608(0603)チップ抵抗 200Ω 12個 1608(0603)チップ抵抗 51KΩ 2個 1608チップ積層セラミックコンデンサー 50Vdc 220pF 2個 チップトランジスタ 2SC2712-GR 50V150m 2個 74HC4051DB IC MUX/DEMUX 8X1 16SSOP 2個 2回路入オペアンプAD8616ARM 2個 M5スペーサー 8個 M2用ワッシャ 24個 M2スペーサー 8個 M2ネジ 4mm 16個 M2ネジ 6mm 8個 TRRSジャック 2個 リセットスイッチ 2個 組み立て方法やパーツリストは下記になります。 前回のβ版からいくつか変更点があります。 https://github.com/ginjake/ec_helix_build/blob/master/README.md アクリルプレートについて ビット・トレード・ワンの静電容量無接点方式スイッチに対応しています。 https://shop.yushakobo.jp/products/a0500es-01-1 NiZのスイッチも使えますが、サイズが少し小さい為若干緩めになります。 下記注意点についても必ず目を通してください ・CherryMXスイッチでは動作しません ・ステンレスでも動作は確認していますが、チューニングが必要です
